LED BLOCK Lampen

---

Produktbeschreibung

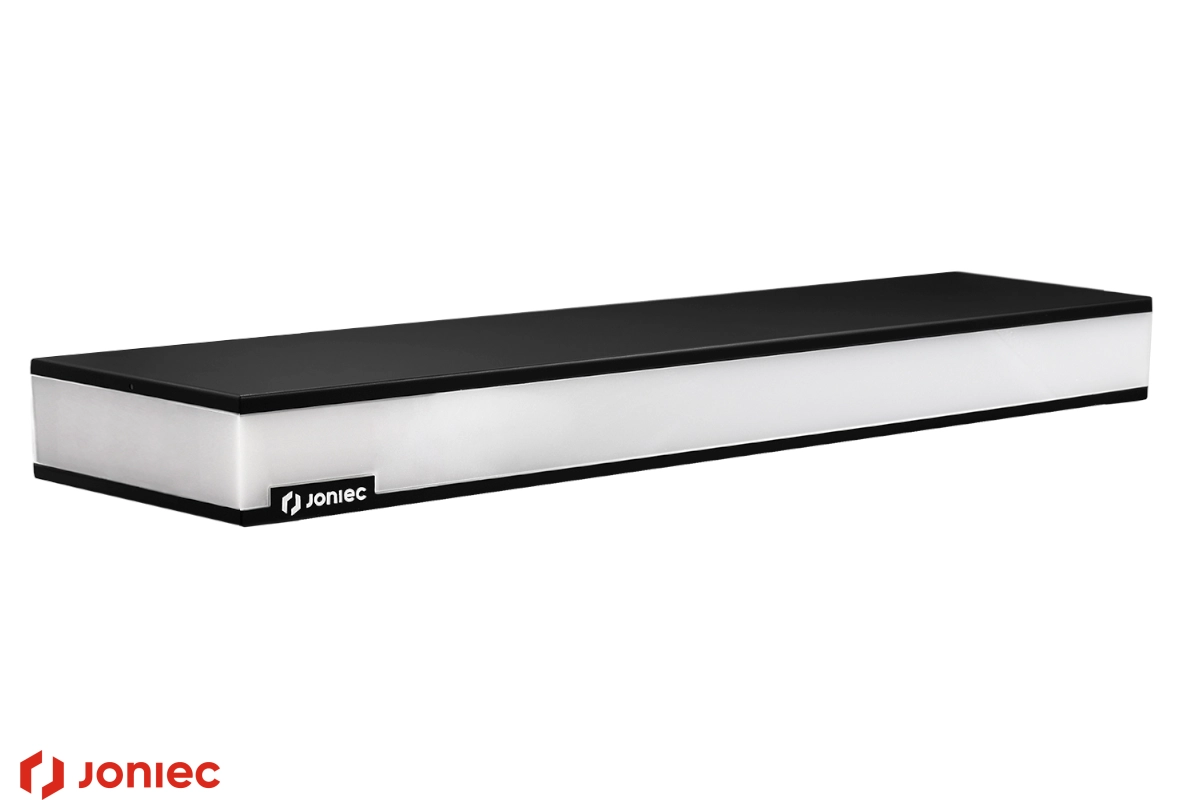

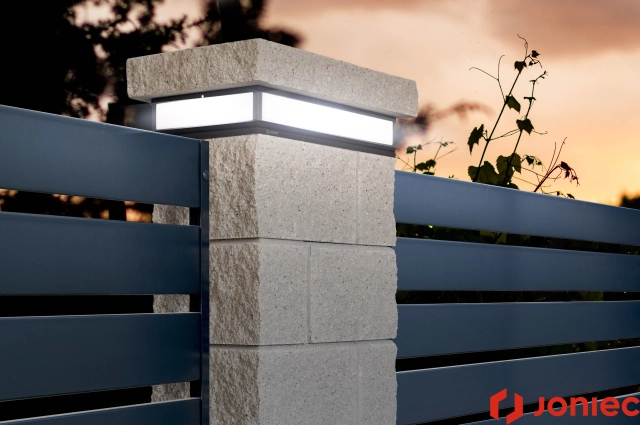

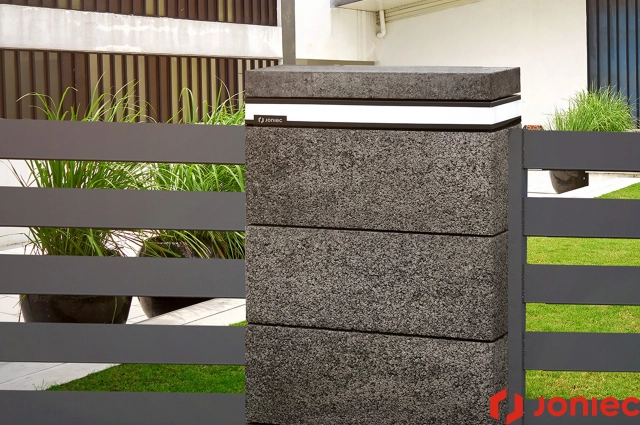

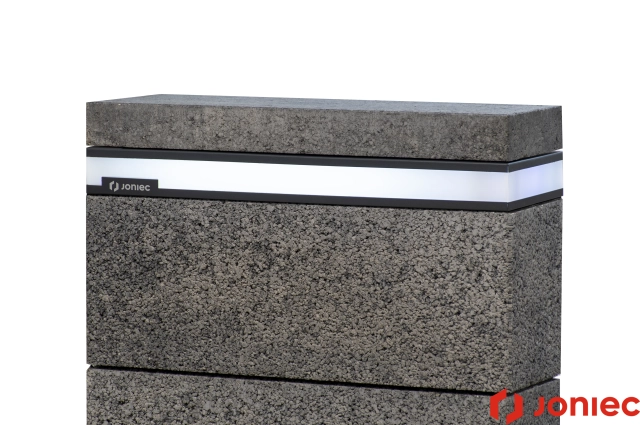

Die Serie LED BLOCK ist eine moderne und elegante Lösung für Menschen, die Ästhetik und Funktionalität schätzen. Die Lampen sind in fünf Größen erhältlich, die auf die JONIEC®-Blöcke abgestimmt sind und sich perfekt in die Pfosten einfügen.

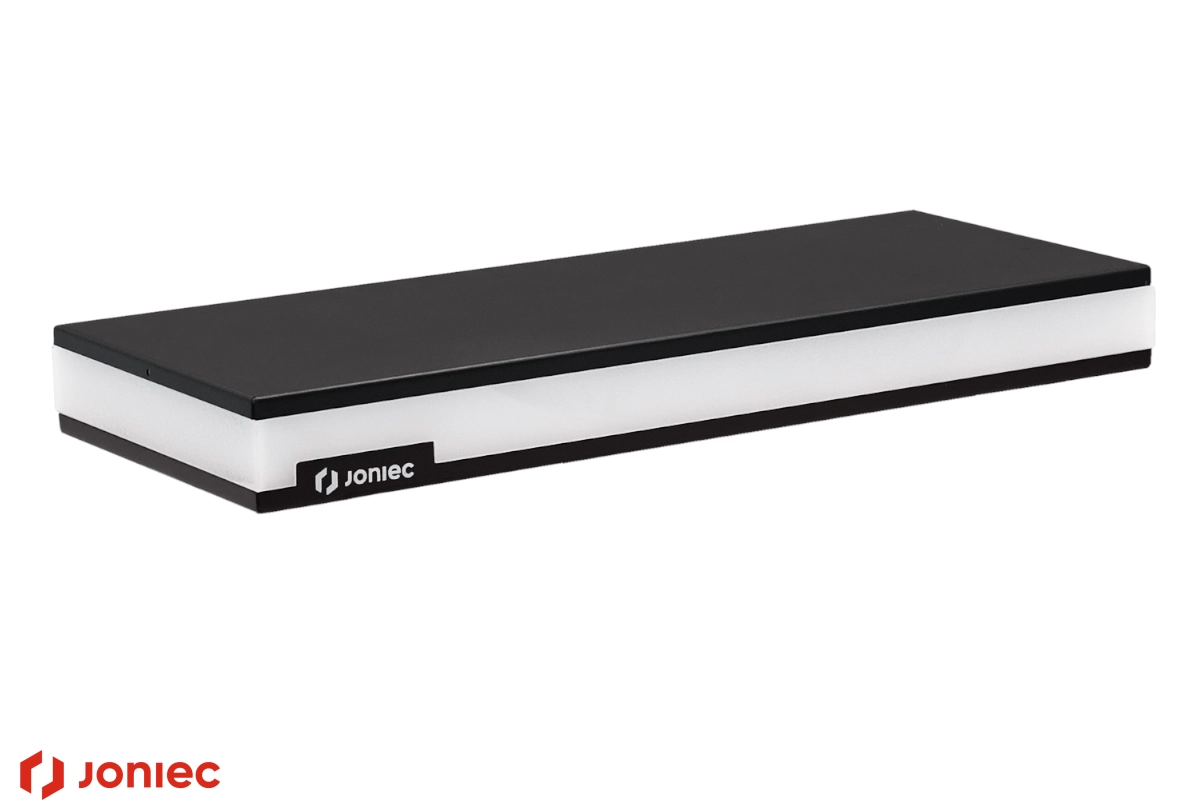

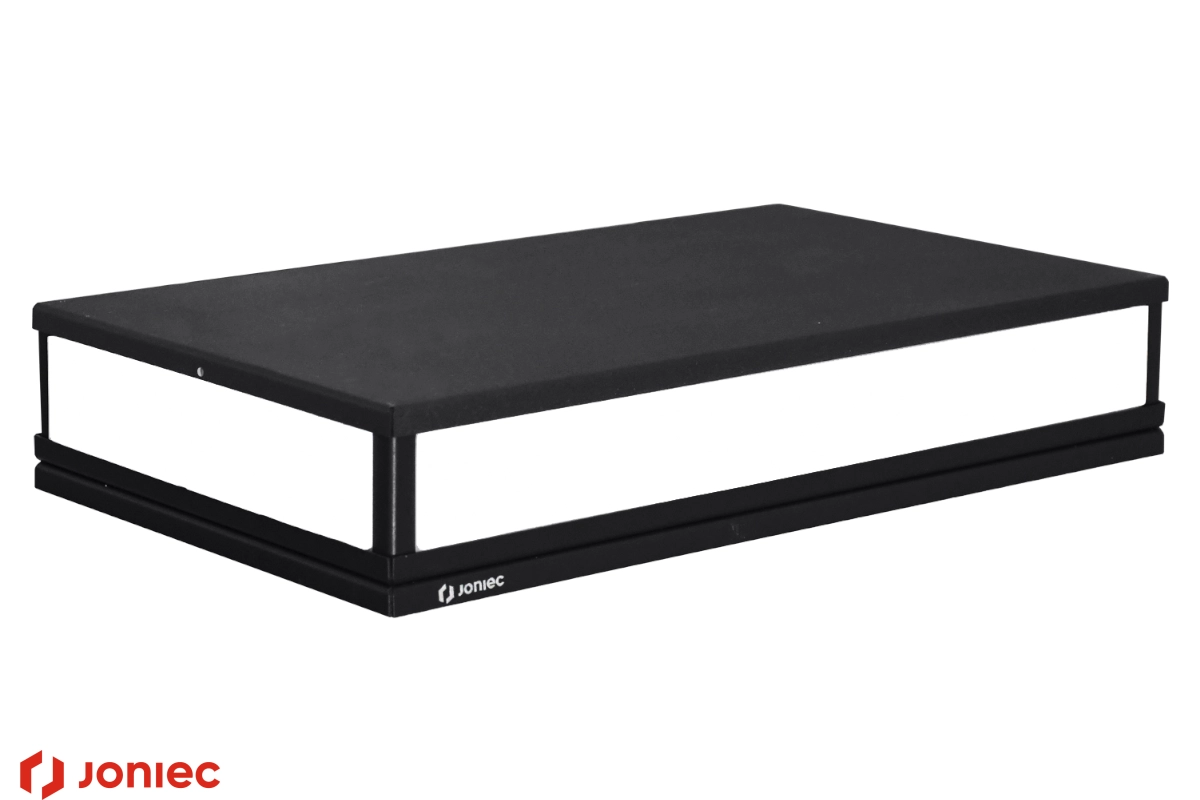

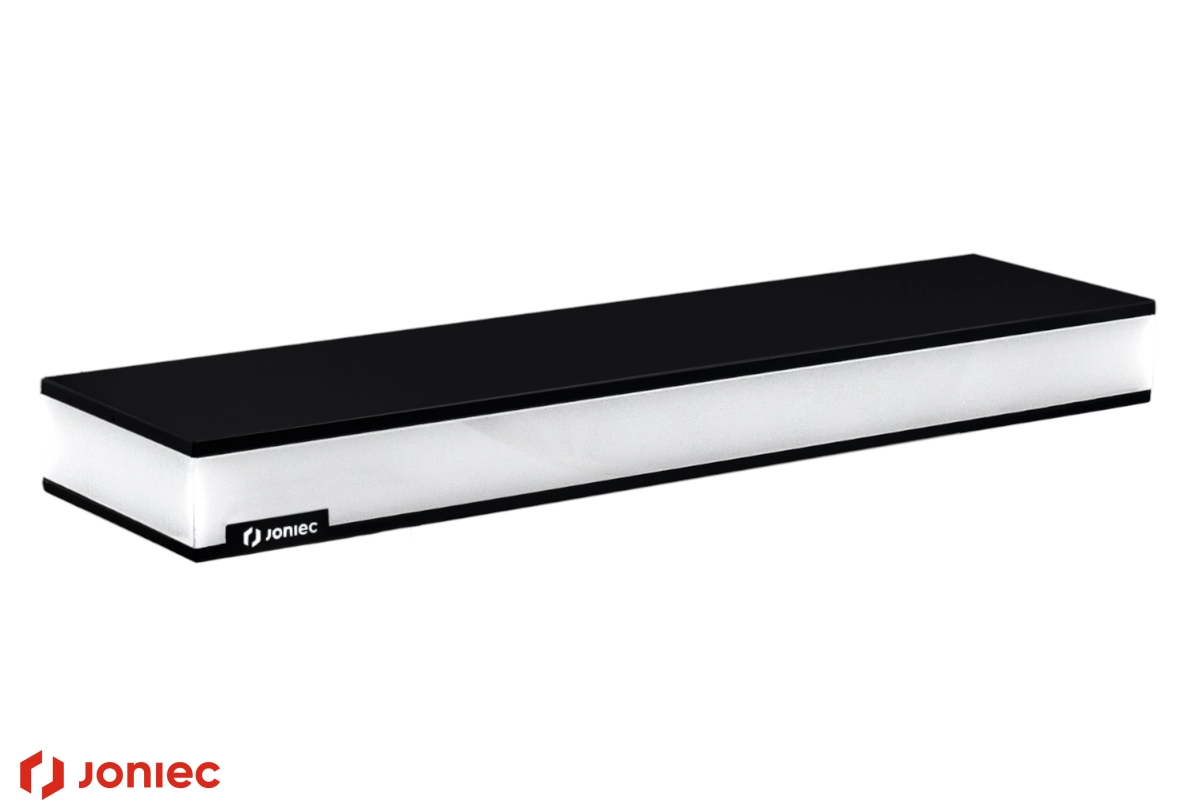

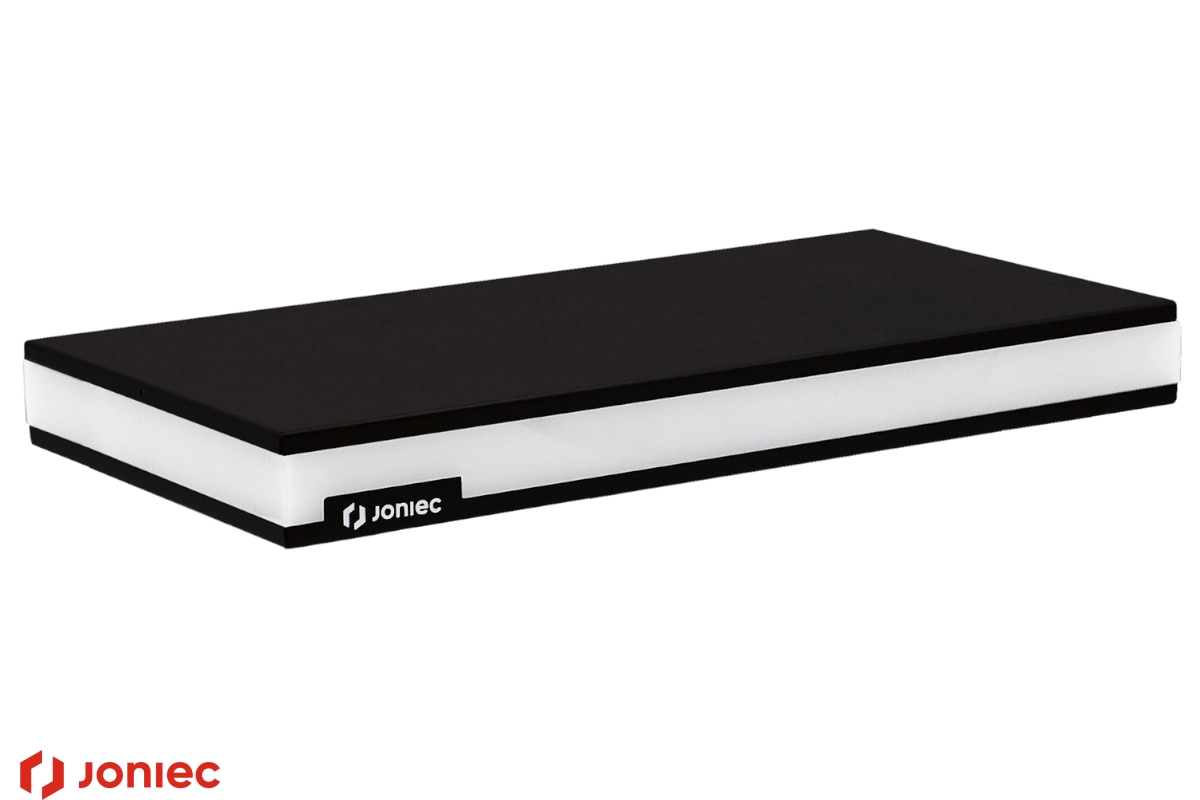

Verfügbare Abmessungen

Die LED BLOCK-Familie umfasst Light- und Multi-Leuchten, die sich hinsichtlich der angebotenen Beleuchtungsformen unterscheiden.

Die Multi-Version nutzt weißes Licht mit einer Temperatur von 6500 K (kalt) und beleuchtet den Zaun und den Raum um ihn herum. Gleichzeitig dient sie als Warnung, indem sie während des Betriebs des Antriebs mit orangefarbenem Licht blinkt.

Die zweite verfügbare Variante ist Light, die nur mit weißen Leuchtelementen ausgestattet ist, die den Zaun beleuchten.

Alle Lampen der LED BLOCK-Familie können mit 12/24 V DC oder 230 V AC betrieben werden.

Die breite Farbpalette der Serie umfasst Farben wie INOX (gebürsteter Edelstahl), RAL 7016 (Anthrazit), RAL 7021 (Graphit), RAL 8019 (dunkelbraun) und RAL 9005 (schwarz) ermöglicht es, für jedes Zaunsystem die perfekte Ergänzung zu finden.

*Die LED-Lampe BLOCK GORC (22 x 38 x 6 cm) ist nicht in der Farbe RAL 8019 erhältlich.

Spezifikation

Stromversorgung	12/24 V DC oder 230 V AC
Material	Edelstahl (Farbe Inox)/ Verzinkter Stahl (RAL-Farben)
Lichtfarbe	6500K (kalt)
Leistung der Lampe	Light-Version: 2,4 W (200x504, 280x504 i 220x380) / 5 W (195x756 i 280x756) Multi-Version: 7,2 W (200x504, 280x504 i 220x380) / 9,8 W (195x756 i 280x756)
Dichtheitsklasse	IP44
Lebensdauer der Leuchtelemente	50000 h – Farbe weiß, 30000 h – Farbe orange
Dämmerungssensor	Nein

Produktvorteile

- Warnfunktion* – Die Lampe verfügt über eine integrierte orangefarbene Warnleuchte, die während des Betriebs des Automaten aktiviert wird und dessen Funktion signalisiert.

- Einstellbare Blinkfrequenz der Warnleuchte* – Die Lampe verfügt über einen integrierten Potentiometer, mit dem die Blinkfrequenz der Lampe geändert werden kann.

- mehrere Beleuchtungskonfigurationsoptionen* – je nach Einstellung der DIP-Schalter kann die Warnfarbe während des Betriebs des Automaten blinken, dauerhaft leuchten oder abwechselnd mit weißer Farbe blinken.

- Schnelle und einfache Montage – Die Leuchte wurde für eine einfache Installation konzipiert, sodass die Montage reibungslos und problemlos verläuft.

- Energieeffiziente LED-Technologie – Die verwendeten LEDs zeichnen sich durch einen geringen Energieverbrauch und eine lange Lebensdauer aus, wodurch die Leuchte eine wirtschaftliche und umweltfreundliche Lichtquelle ist.

- Option zur Änderung der Lichtintensität – die Lampe verfügt über einen Schalter, mit dem die Lichtintensität geändert werden kann (Einstellung OFF – 40 %, ON – 100 %).

- UV-Beständigkeit – Der Lampenschirm aus Acrylglas ist beständig gegen Sonneneinstrahlung, was einen langen und problemlosen Betrieb garantiert.

- Große Farbauswahl – Die Lampe ist in vielen verschiedenen Farben erhältlich, sodass sie sich leicht an das Aussehen des Zauns anpassen lässt.

* Nur in der Multi-Version erhältlich.

Montageart

Die Montage der Leuchte sollte am besten bereits während des Baus des Zauns geplant werden. Es müssen runde oder ovale Kabel mit einem Durchmesser vorbereitet werden, der an die PG7-Kabelverschraubungen (von 3,5 bis 6 mm) für eine Stromversorgung von 12/24 V DC oder 230 V AC angepasst ist.

Jede LED-Lampe BLOCK verfügt über einen integrierten Controller auf der linken Seite der Lampe (auf der Seite mit dem Logo), der in der linken Kammer des Zaunblocks platziert werden muss. Diese Kammer darf nur zu 40 % mit Beton gefüllt werden!

Die vorbereitete Verkabelung muss durch die Kabelverschraubungen in den Lampensteuergerät eingeführt und die Kabel je nach der zugeführten Spannung an die entsprechenden Klemmen angeschlossen werden (die Lampe verfügt über zwei Klemmen für jede Farbe, eine für 12/24 V DC und eine für 230 V AC). Beide Lichtfarben, d. h. Weiß und Orange, werden unabhängig voneinander mit Strom versorgt – Weiß aus dem Netz oder dem Netzteil bei 12/24 V, Orange direkt vom Torantrieb. Daher muss vor der Montage die vom Automatismus gelieferte Spannung überprüft werden.

Nach dem Anschließen und Einstellen der gewünschten Lichtparameter, z. B. Lichtintensität, Blinkfrequenz usw., kleben wir die Lampe auf den Block, indem wir den Klebstoff-Dichtstoff JONIEC® gleichmäßig auf die gesamte Oberkante des Blocks auftragen.

Wenn zwei Multi-Lampen an einem Torantrieb montiert werden, können sie asynchron arbeiten. In diesem Fall muss die Blinkfrequenz einer der Lampen mit dem Potentiometer am Lampensteuergerät eingestellt werden.

Bei der Montage der Lampe unter einem Dach nach Durchführung der oben genannten Schritte tragen Sie JONIEC®-Klebstoff-Dichtungsmittel auf das obere Gehäuse der Lampe auf und setzen Sie das Dach mit leichtem Druck auf.
